产品详情
SPI4856V100-500 应用场景
SPI系列是集太阳能储能&市电充电储能、交流正弦波输出于一体的新型混合太阳能储能逆变控制一体机（并离网储能逆变器），采用DSP 控制，通过先进的控制算法，具有高响应速度、高可靠性和高工业化标准等特点。具有仅太阳能、市电优先、太阳能优先和市电&太阳能四种充电模式可选；逆变和市电两种输出方式可选，满足不同的应用需求。
| 产品特性 | |
|---|---|
| 1、AC输入过载保护器 | 2、ON/OFF船型开关 |
| 3、AC输入端口 | 4、AC输出端口 |
| 5、接地螺丝孔 | 6、RS485-2通信端口 |
| 7、均流端口（仅适用并机模块） | 8、并机通讯端口（仅适用并机模块） |
| 9、USB通信端口 | 10、RS485-1通信端口 |
| 11、干结点端口 | 12、散热风扇 |
| 13、蓄电池端口 | 14、散热风扇 |
| 15、PV端口 | 16、轻触按键 |
| 17、指示灯 | 18、LCD屏 |

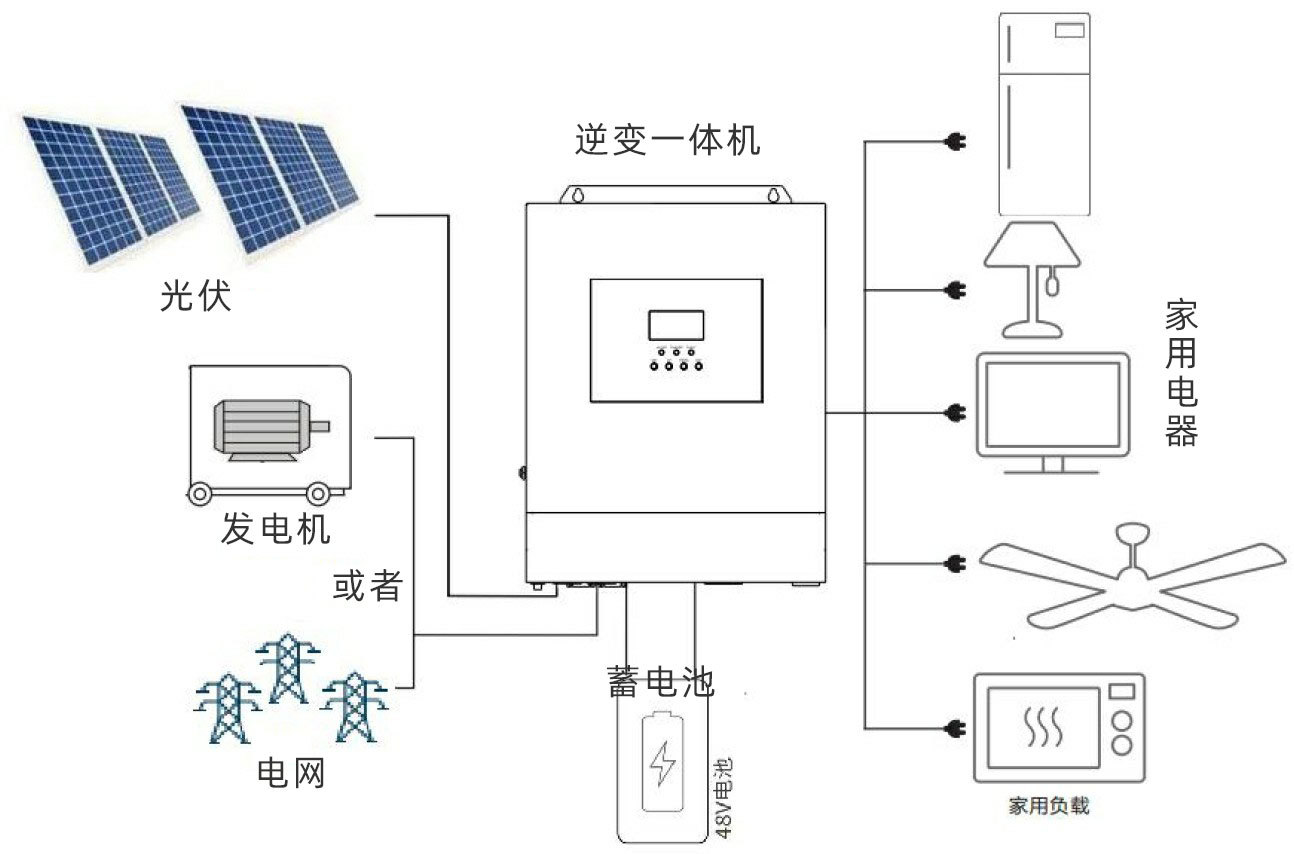

一个完整的系统包含以下几部分：
1、光伏组件：将光能转换成直流电能，通过一体机给电池充电，或直接逆变成交流电给负载供电。
2、市电或者发电机：在 AC 输入端接入，可以给负载供电，同时可以给蓄电池充电。如果不接市电或者发电机，系统也可以正常运行，此时负载供电由电池和光伏组件提供。
3、蓄电池：蓄电池的作用是在太阳能能量不足、没有市电时，保证系统负载的正常用电。
4、家用负载：可接入各种家用、办公用负载，包括冰箱、灯具、电视机、风扇、空调等交流负载。
5、逆控一体机：整个系统的能量转换装置。
6、具体的系统接线方式由实际的应用场景决定。
产品优势
1、太阳能充电模块采用最新优化的MPPT追踪技术，在任何环境下均能快速追踪到光伏阵列的最大功率点，实时获取太阳能电池板的最大能量。
2、AC-DC 充电模块采用先进的控制算法实现全数字化的电压电流双闭环控制，控制精度高，体积小。交流电压输入范围宽，输入/输出保护功能齐全，稳定可靠的实现对蓄电池充电和保护。
3、DC-AC 逆变模块基于全数字智能化设计，采用先进的SPWM 技术，输出纯正弦波，将直流电转换成交流电，适用于家用电器、电动工具、工业设备、电子影音等交流负载。 产品采用段式液晶屏显示设计，实时显示系统的运行数据及运行状态。全面的电子保护功能，保证整个系统更安全、更稳定。
| 产品参数 | |
|---|---|
| 并机模式 | |
| 允许并机数量 | 2~6 台（可调） |
| 市电模式 | |
| 额定输入电压 | 220/230Vac（可调） |
| 输入电压范围 | (170Vac~280Vac) ±2% |
| 频率 | 50Hz (自动侦测) |
| 频率范围 | 47±0.3Hz ~ 55±0.3Hz (50Hz); |
| 过载/短路保护 | 断路器 |
| 最大效率 | >95% |
| 转换时间 | 10ms (典型值) |
| 交流反灌保护 | 有 |
| 最大旁路过载电流 | 40A |
| 逆变模式 | |
| 输出电压波形 | 纯正弦波 |
| 额定输出功率(VA) | 5600 |
| 额定输出功率(W) | 5600 |
| 功率因素 | 1 |
| 额定输出电压 (Vac) | 230Vac |
| 输出电压误差 | ±5% |
| 输出频率范围 (Hz) | 50Hz ± 0.3Hz/60Hz ± 0.3Hz |
| 最大效率 | >92% |
| 输出短路保护 | 断路器 |
| 旁路断路器规格 | 63A |
| 额定电池输入电压 | 48V ( 最小启动电压 44V)\可调 |
| 市电充电 | |
| 电池类型 | 铅酸或锂电池（可调） |
| 最大充电电流（可设置） | 100A（可调） |
| 太阳能充电 | |
| 最大 PV 开路电压 | 500Vdc |
| PV 工作电压范围 | 120-500Vdc |
| 认证规格 | |
| 规格认证 | CE(IEC 62109-1) |

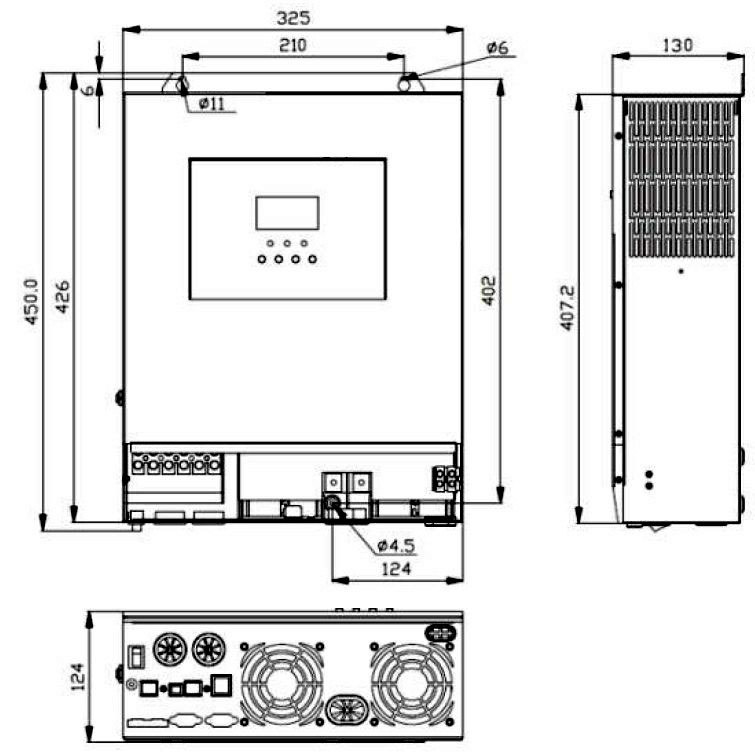

| 尺（L*W*D） | 450mm*325mm*130mm |
| 重量（kg） | 11 |
